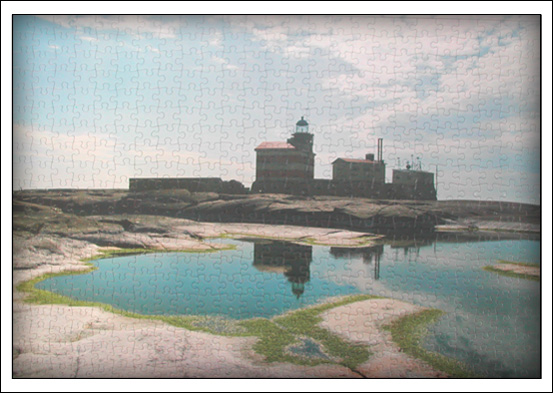

Die Puzzle-Stanzen wurden entwickelt um kompakte Kartonqualitäten mit Puzzlestanzformen zu verarbeiten.

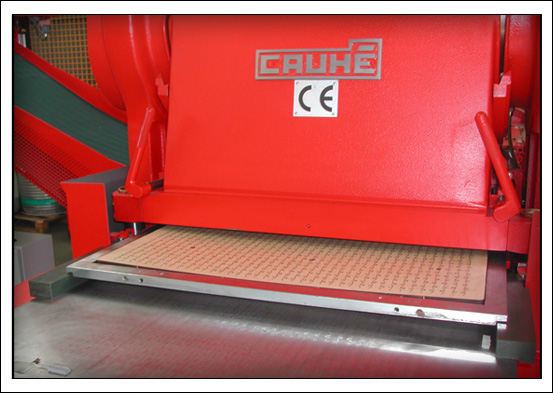

Das Material wird auf die Stanzplatte aufgelegt und wird dann mit der Platte in die Maschine eingezogen. Das gestanzte Material wird automatisch auf der Rückseite der Maschine auf ein Förderband ausgegeben, welches das Puzzle zum Zerkleinerer transportiert wo das Puzzle in seine Einzelteile zerlegt wird. Im Folgenden werden die Teile in einen Schlauchbeutel eingefüllt und dieser versiegelt. Mit dieser Prozedur wird eine sehr hohe Produktivität erreicht, da an der Maschinenvorderseite lediglich das Material angelegt wird.
Abhängig von Material und der Erfahrung des Bedieners kann die Maschine im Einzeltakt oder zeitgesteuert arbeiten. Die Taktzeit kann vom Bediener eingestellt werden.

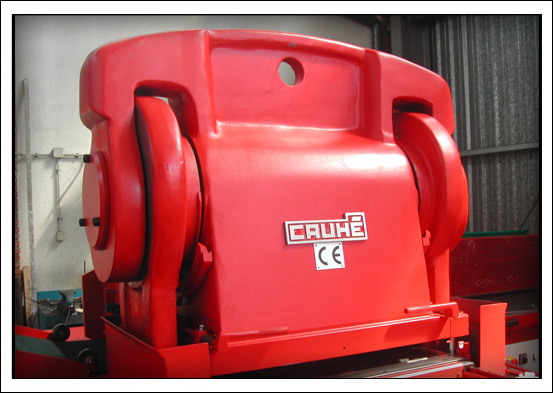

Die Puzzle-Stanze ist komplett sicherheitstechnisch verkleidet und entspricht den CE-Vorschriften.

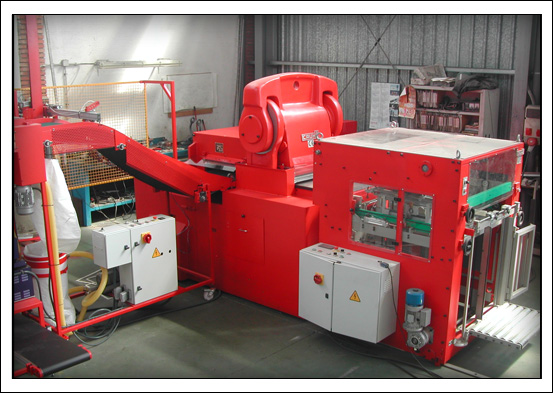

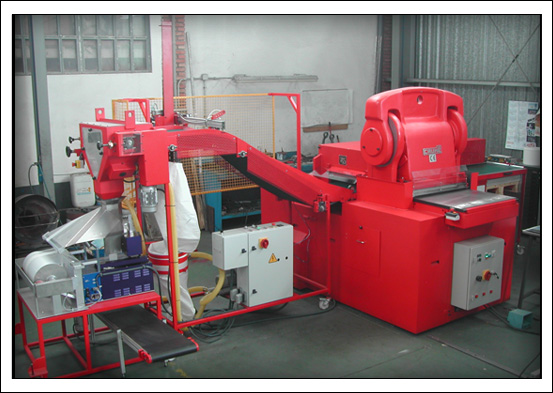

Das Förderband, der Zerkleinerer, die Beutelverpackung, eine Erkennung fehlender Teile, ein weiteres Förderband, sind alles optionale Komponenten die in eine automatische Puzzle-Herstellungslinie integriert werden können.

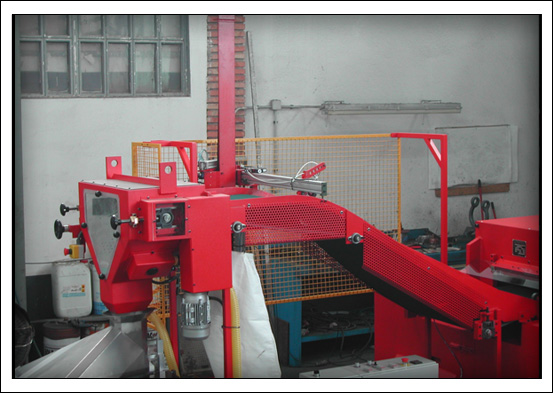

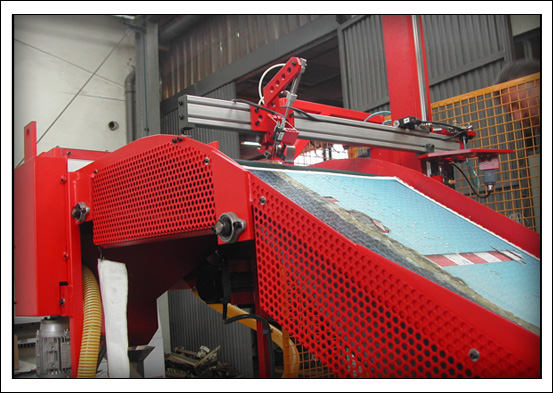

Der Zerkleinerer besteht aus einem Förderband welches das gestanzte Puzzle in ein System transportiert, in dem das Puzzle in alle Einzelteile zerlegt wird. Danach können die Teile direkt in die Beutelverpackung transportiert werden, wo jedes Puzzle in einem Kunststoffbeutel eingeschweißt wird. Die Beutelverpackung kann auch manuell durchgeführt werden. Die Erkennung fehlender Teile kann sehr einfach eingestellt werden und erkennt wenn auch nur ein Teil fehlt.

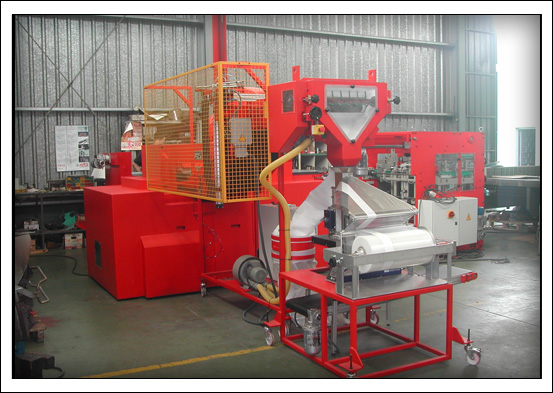

Die Beutelverpackung kann mit einem Drucker versehen werden, der einen Produktionscode oder eine Artikelnummer auf jeden Beutel druckt. Auch hier kann eine Hochpräzisionswaage integriert werden, die unkomplette Puzzles erkennt.
In Fertigungen, in denen die Materialbögen zuvor nicht exakt zugeschnitten werden, kann ein System zur Entfernung der Stanzrahmen eingesetzt werden. Dieses System greift den Stanzrahmen, zieht diesen von dem Puzzle ab und entfernt ihn aus der Produktionslinie.

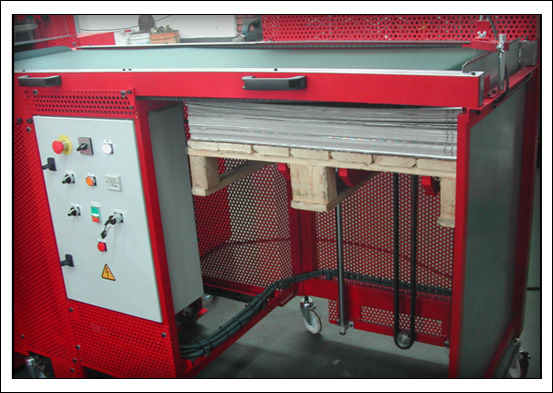

Falls ein Puzzle zu groß ist um in einem Arbeitsgang gestanzt zu werden, so kann es in 2 Arbeitsgängen gestanzt werden. In diesem Fall kann ein Stapler die Bögen aufnehmen was das Materialhandling sehr vereinfacht.
Bei hohen Anforderungen an die Produktionsgeschwindigkeit so können diese auf verschiedene Arten erfüllt werden:

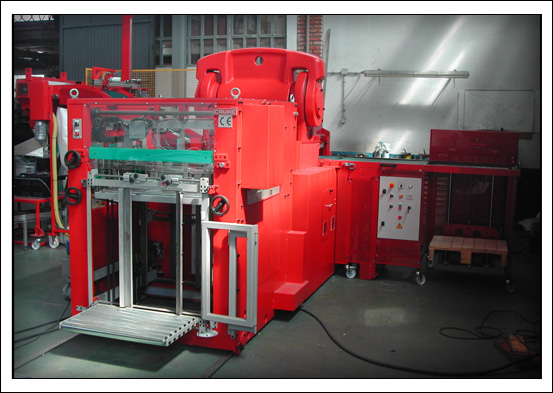

- Durch den Einsatz eines automatischen Bogenanlegers vor der Puzzle-Stanze
- Durch die Verstärkung der Maschine um große Puzzle in einem Durchlauf zu stanzen
- Ein Doppel-Bogenanleger kann die Produktivität ebenfalls erheblich steigern
Alle weiteren Optionen oder Anforderungen unserer Kunden werden von unserem Team gerne untersucht und nach Möglichkeit in die Puzzle-Stanzlinie integriert.
