Troqueladora de Puzzles
Troqueladora de puzzle: Vista general de la maquina con el sistema de embolsado a la izquierda Troqueladora de puzzle: Vista general de la máquina con introductor automático a la derecha Troqueladora de puzzle: Vista frontal de la máquina

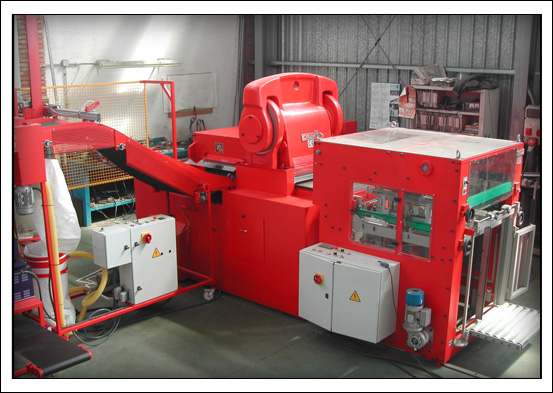

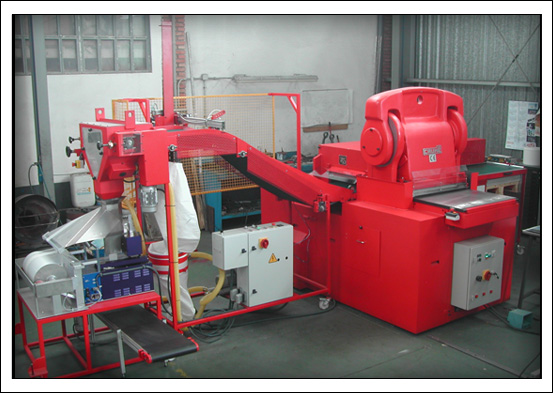

Troqueladora de puzzle: Vista general de la maquina con el sistema de embolsado a la izquierda

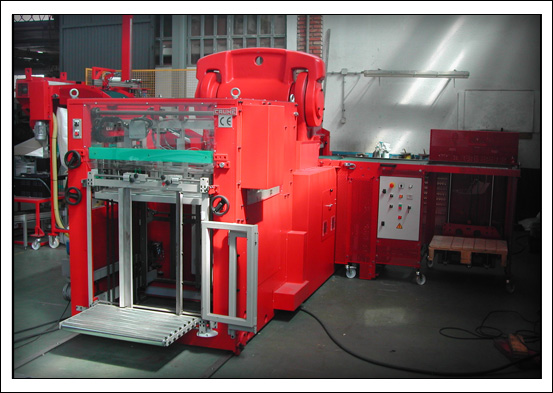

Troqueladora de puzzle: Vista general de la máquina con introductor automático a la derecha

Troqueladora de puzzle: Vista frontal de la máquina

Troqueladora de puzzle: Detalle del sistema de retirar el marco Troqueladora de puzzle: Vista de la introducción del troquel en la máquina Troqueladora de puzzle: Detalle del apilador cuando se efectúa el puzzle en 2 golpes

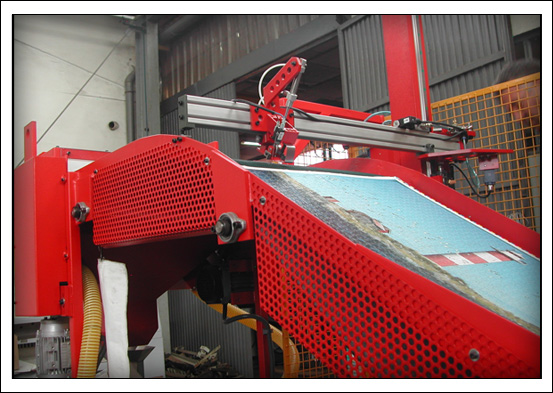

Troqueladora de puzzle: Detalle del sistema de retirar el marco

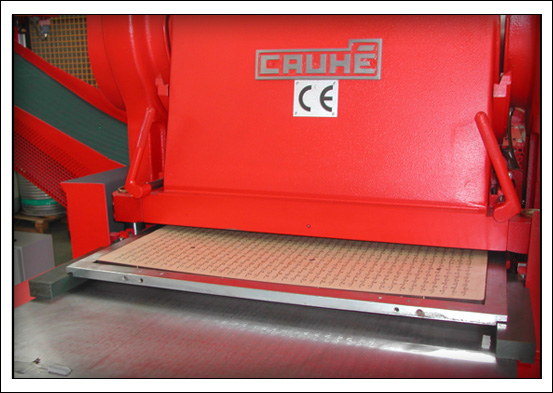

Troqueladora de puzzle: Vista de la introducción del troquel en la máquina

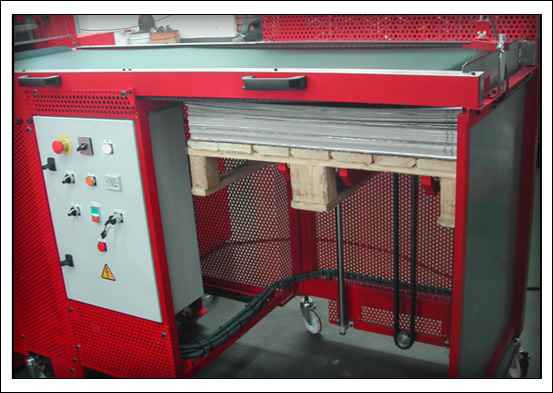

Troqueladora de puzzle: Detalle del apilador cuando se efectúa el puzzle en 2 golpes

Troqueladora de puzzle: Vista lateral de la máquina con el despuzlador y embolsador al frente Troqueladora de puzzle: Detalle del despuzlador Troqueladora de puzzle: Tímpano de la troqueladora de acero fundido con las 2 bielas de tiro

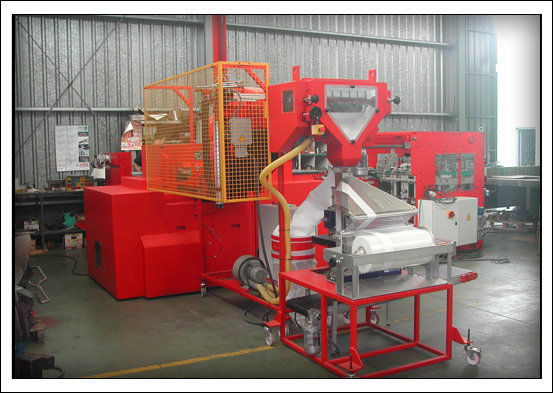

Troqueladora de puzzle: Vista lateral de la máquina con el despuzlador y embolsador al frente

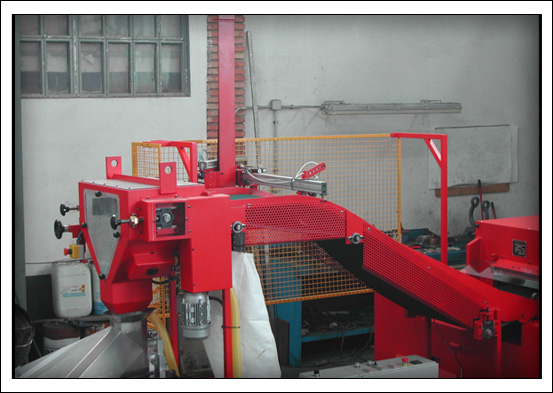

Troqueladora de puzzle: Detalle del despuzlador

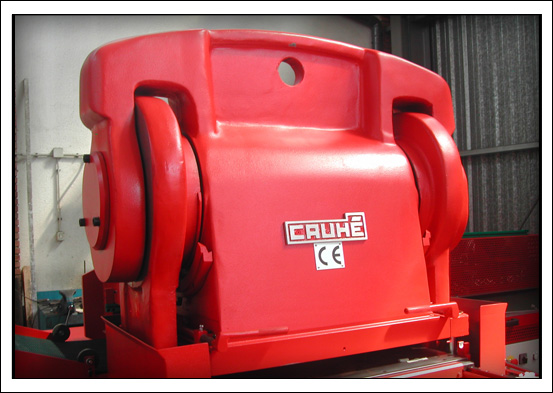

Troqueladora de puzzle: Tímpano de la troqueladora de acero fundido con las 2 bielas de tiro

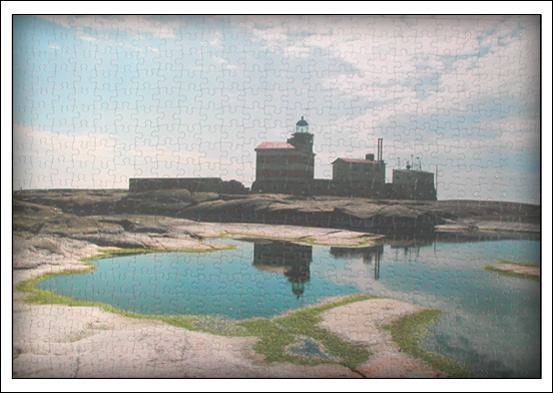

Puzzle recortado

Producto terminado

Troqueladoras de puzzles

[+] Secuencia completa línea de producción

La troqueladora de puzzles está especialmente diseñada para troquelar cartón compacto con las cuchillas del troquel en forma de puzzle.

El material se coloca en la plancha de corte que se introduce de forma mecánica en el interior de la prensa. Con este movimiento mecánico se consigue que el puzzle troquelado salga automáticamente por la parte trasera de la máquina a una cinta transportadora primaria para ir directamente al desmenuzador y embolsadora, dejando la parte delantera exclusivamente para la introducción del material en la máquina.

En función del estado del material a troquelar y de la experiencia del operario, se puede trabajar en modo golpe a golpe; actuado manualmente por el operario, o en modo temporizado; que genera un movimiento automático de la máquina según el tiempo regulado previamente por el operario.

La troqueladora está totalmente carenada y protegida según las normas de seguridad CE.

La cinta transportadora primaria, el despuzlador y la embolsadora anteriormente nombrados, así como el apilador de puzzles semi-troquelados, el sistema de verificación de pieza suelta, la cinta transportadora secundaria o el sistema extractor de marcos son equipos opcionales que se pueden configurar en diferentes versiones según las necesidades de cada cliente.

El sistema de verificación de pieza suelta es fácil de regular para cada trabajo y detecta cuándo se ha quedado una pieza suelta durante el proceso de troquelado y no sale de la troqueladora con el resto del puzzle.

El despuzlador completo consiste en una cinta transportadora que transporta el puzzle troquelado hasta el desmenuzador, que tiene un eje con púas que separan las piezas del puzzle. Las piezas sueltas caen en una tolva donde pueden ser recogidas manualmente o con una embolsadora. En esta tolva hay un sistema de aspiración para recoger el polvo de cartón generado durante la separación de piezas.


Cuando un puzzle es muy grande para troquelarlo de un solo golpe y hay que hacerlo en dos golpes. Se puede colocar un apilador de puzzles semi-troquelados para ser fácilmente manipulados posteriormente y acabar de troquelarlos.

Con la embolsadora, se puede instalar, si es necesario, una impresora para marcar las bolsas con la referencia de cada puzzle, un peso de precisión para detectar bolsas incompletas y un sistema de separación de las bolsas no aptas.

Si se desea tener embolsadora automática o cualquier periférico conectado a la embolsadora, el despuzlador tiene que ser en versión elevado.

El sistema extractor de marcos, muy útil para empresas que no guillotinen el puzzle antes de troquelarlo, separa el marco del puzzle troquelado mientras va en la cinta transportadora primaria hacia el desmenuzador, y lo deposita fuera de la línea de producción.


Cuando es necesario tener una gran producción existen diversas maneras para conseguirlo, entre las que podemos destacar:
  • Acoplando un alimentador automático capaz de llevar la troqueladora de puzzles a su máxima velocidad se obtiene un gran rendimiento al poder trabajar sin tiempos muertos. Este alimentador automático se puede separar manualmente de la troqueladora para preparar la máquina o trabajar en modo manual.
  • Se puede construir la máquina de manera que se pueda trabajar con doble alimentación: un operario o alimentador automático, alimenta por el frente y otro lo hace por la parte trasera, ganando entorno a un 40% de producción.
Para los clientes que prefieren hacer los puzzles con muchas cuchillas en un solo golpe, en lugar de en dos golpes, se puede reforzar la troqueladora.


Cualquier otra opción o requisito deseado se puede adaptar a la máquina bajo petición del cliente, ya sea un elemento aislado o un componente de la línea de producción.
